機房工程建設中，綜合布線如何規劃設計？掌握了一定的方法，基本上所有的機房綜合布線都可以參照這個思路，只是不同的項目設計的系統不一樣而已。那么小編今天就來談談機房工程建設中的綜合布線規劃設計主要內容有哪些？

一、布線結構

做機房工程建設中的綜合布線時，首先要考慮機房內組網方式，然后根據組網方式來確定設備機柜布線的方式。

綜合布線范圍為機房內核心交換設備的下口至服務器、網絡終端之間的水平布線，包含了核心交換機下口的配線架的敷設、銅纜端接、光纖的熔接，采用萬兆光纖和六類非屏蔽布線系統，機房設備區采用網格橋架上走線方式布線。

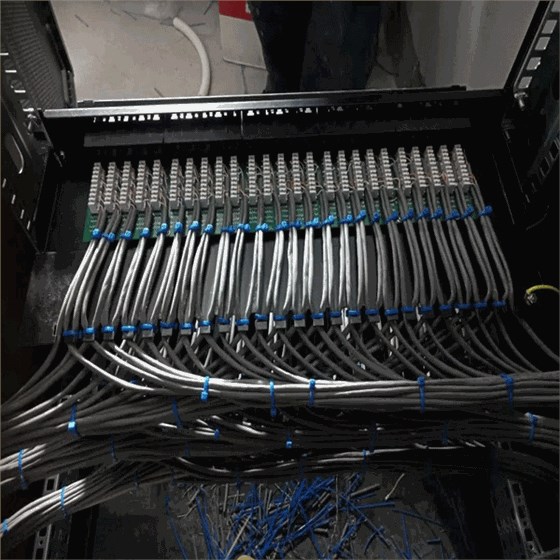

機房布線由網絡區至服務器區鋪設6芯萬兆多模光纖和24根六類非屏蔽雙絞線；服務器區每個機柜用一組12口光纖配線架。所有機柜間的布線兩端均采用配線架端接；在網絡機柜及設備柜中分別完成與數據、語音交換機等之間的跳線。

其它區域的信息點均采用六類線引至網絡機房，端接到網絡機房內的配線架，可根據需要采用光纖到桌面的布線。

操作間工位設置3個信息地插（共計6個信息點），采用面板插座安裝在墻面上，通過線管、線槽敷設至網絡機柜內配線架。在網絡機柜中分別完成與數據、語音交換機之間的跳線。

二、走線方式

在機房工程建設中，機房內采用卡博飛金屬網格橋架上走線方式，光纖與銅纜沿橋架左右兩邊鋪設，并且光纖與銅纜不可以在橋架繞行。
